Приклади підбору обладнання системи «тепла підлога»

Корисна інформація

Перед початком укладання системи «тепла підлога» рекомендується виконати ескіз приміщення на папері в клітину з дотриманням можливого розташування матів, роз'ємів та регулятора.

Приклад 1. Вибір обладнання для кімнати розміром 3,03 х 4,88 м

Довжина стіни з віконним прорізом дорівнює 3,03 м, що відповідає довжині 3 м одного з нагрівальних матів. Отже, потрібно укладати нагрівальні мати вздовж цієї стіни. "Зайві" 3 см - це зручний для укладання матів запас, при якому не потрібно підрізування по довжині.

Вибраний напрямок укладання визначає місце встановлення регулятора. На малюнку це лише правий верхній кут. Як варіант – роз'єм можна розташувати «знизу», тоді регулятор слід встановлювати в лівому нижньому кутку. Площа приміщення: 3,03 х 4,88 = 14,8 м2.

Чотири мати  Devidry^TM100  площею 3 м2 накриють 12 м2 підлоги. Отже додатково потрібен мат-заповнювач площею 14,8 м2 -12 м2 =2,8 м2, найближчий – 3 м2 (1+2 м2).

Потужність системи з чотирьох матів 3 м2 буде 240 Вт × 4 = 960 Вт, що не перевищує максимально допустиму потужність 2300 Вт або струм 10 А.

Приклад 2. Вибір обладнання для кімнати не прямокутної форми

Укладання матів уздовж довгої сторони кімнати неможливе – мати довжиною 6,5 м не випускаються. Тому мати слід укладати вздовж короткої сторони кімнати. Якщо розташовувати знизу (згідно з малюнком), то не буде можливості послідовно підключити мат до мату через злам стіни. Отже, роз'єм слід розташовувати зверху, що дозволить вільно підключати їх один до одного.

Вибраний напрямок укладання визначає місце встановлення регулятора – лише правий верхній кут. Біля правої стіни слід передбачити смугу, наприклад, 15 см для підключення роз'єму кабелю, який закриється матом-заповнювачем.

Довжина стіни справа дорівнює 3,3 м, що передбачає використовувати мат довжиною 3 м із заповненням 30 см, що залишилися зверху-знизу матом-заповнювачем. Довжина стіни зліва дорівнює 1,9 м, що передбачає використовувати мат завдовжки 2 м з підрізуванням під потрібний розмір.

Площа приміщення: 1,9 х 2,2 + 4,3 х 3,3 = 18,4 м2. Чотири мата DevidryTM 100 площею 3 м2 закриють 12 м2 підлоги, два маті площею 2 м2 закриють 4 м2 підлоги – сумарно 16 м2. Таким чином, додатково потрібен мат-заповнювач на площу 18,4 м2 - 16 м2 = 2,4 м2, вибираємо найближчу велику – 3 м2 (1 м2 + 2 м2).

Потужність системи з чотирьох матів 3 м2 та двох матів 2 м2 становитиме 240 Вт х 4 + 140 х 2 = 1240 Вт, що не перевищує максимально допустиму потужність одного кабелю 2300 Вт або струм 10 А.

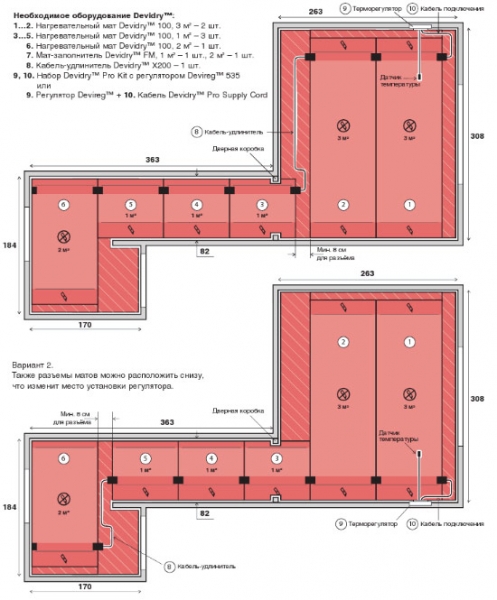

Приклад 3. Вибір обладнання для кухні з коридором складної форми

Площа приміщення 12,8 м2, площа нагрівальних матів 10 м2, таким чином потрібно 3 м2 мату-заповнювача.

Приклад 4. Система "Повне опалення" через дерев'яну підлогу. Житлова кімната великої площі та складної форми. Площа 35 м2

У приміщенні передбачається встановити нагрівальні мати для реалізації системи «Повне опалення» через поверхню підлоги. Передбачається, що в конструкцію підлоги встановлений утеплювач і розрахункові тепловтрати приміщення складають, наприклад, 70 Вт/м2. Тобто потужності, що виділяється нагрівальними матами DevidryTM 100 з відрахуванням втрат тепла вниз, буде достатньо компенсації тепловтрат.

Основа підлоги бетонна, що дозволяє застосовувати нагрівальні мати потужністю 100 Вт/м2.

Для цього приміщення найкраще зробити стикування нагрівальних матів посередині кімнати по вертикалі в центрі. Для того щоб посередині не було «холодної» смуги, у нагрівальних матів, що стикуються, повністю видаляються зони підрізування.

Так як приміщення велике, то нагрівальні мати доведеться ділити на дві частини і підключати двома кабелями до одного терморегулятора. Сумарна потужність складе:

Максимальна потужність регулятора DeviregTM 535 – 3500 Вт (15 А).

Один кабель підключення має макс. Струм 10 А або потужність 2300 Вт. Для потужності системи 2560 Вт потрібно підводити до терморегулятора два кабелі. Нагрівальні мати умовно поділяються на дві зони – «ліву» 1640 Вт (7,1 А) і «праву» 920 Вт (4 А).

Найбільш оптимальне місце встановлення регулятора – стіна внизу праворуч. Для підведення живлення до матів «правої» зони потрібно прокласти по підлозі приблизно 5 м кабелю. Для цього слід застосувати два кабелі: один кабель-подовжувач із двома роз'ємами DevidryTM Х200 (2 м) та один кабель підключення до регулятора з одним роз'ємом DevidryTM Pro Supply Cord (3 м) – у сумі довжина 5 м.
