Монтаж теплої підлоги для бетонного покриття

Корисна інформація

Підігрів підлог для бетонної підлоги

1. Покриття підлоги

2. Датчик температури

3. Кріплення

    Deviclip™ Twist

4. Бетон (3-5 см)

5. Deviflex™ — нагрівальный кабель (DTIP-18 —для кахельного покриття, DTIP-10 — для паркета/ламіната/ковроліна, DSIG-20 — для підігріву зовнішніх площ)

6. Арматурная сітка

7. Теплоізоляція - екструдований пінополістирол (установка необов'язкова - якщо внизу опалювальне приміщення, 2 см і більше - якщо внизу фундамент / грунт, 5 см і більше - якщо внизу балкон, що не опалюється)

8. Бетоная плита

Інші поєднання покриття підлоги та існуючих конструкцій основи підлоги також можливі.

Не допускається безпосередній контакт нагрівальних кабелів та ізоляції.

При встановленні системи "Тепла підлога" слід поділити нагрівальні кабелі за допомогою арматурної сітки, розділової стяжки або фольги.

Нагрівальний кабель забороняється укорочувати, подовжувати або піддавати механічному напрузі та розтягуванню. Необхідно оберігати ізоляцію кабелю від пошкоджень.

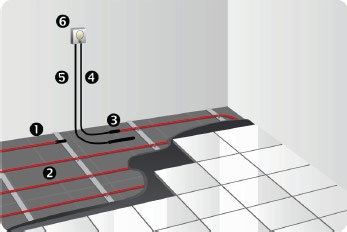

Закладення в бетон, цементний розчин або стяжку

1. Нагрівальний елемент (кабель)
2. Крок укладання
3. Приєднання кабелю живлення (муфта)
4. Живильний кабель (холодний кінець)
5. Датчик температури в гофрі (постачається в комплекті з терморегулятором)
6. Терморегулятор

Методи кріплення нагрівального кабелю

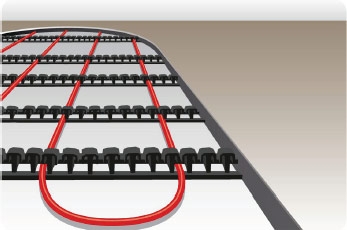

Deviclip™CC (расстояние между соседними креплениями 1 см)

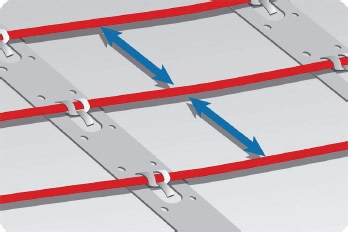

Монтажна стрічка Devifast™ (відстань між сусідніми кріпленнями 2,5 см)

Крок укладання кабелю є відстанню між сусідніми нагрівальними кабелями, виражену в сантиметрах.

Крок укладання (C-C) розраховується за формулами:

C-C [см] = (Площа підігріву [м2] x 100) / Довжина кабелю [м],

або

Крок укладання [см] = (Питома потужність кабелю [Вт/м] x 100)/Щільність теплового потоку [Вт/м2]

Вибір потужності нагрівальних кабелів та матів

*Питома потужність може бути збільшена до 225 Вт/м2 у крайових зонах, як, наприклад, під великими вікнами

• тільки за наявності бетонної основи та під плиткою
• за умови підключення до окремого датчика температури підлоги та терморегулятора

Дерев'яні покриття для підлоги

Дерево дає усадку і розбухає природним чином, залежно від величини відносної вологості. Відносна вологість у приміщенні (RH). Оптимальне значення відносної вологості 30-60%.

• Слід уникати застосування клена та бука в конструкціях багатошарової підлоги, за винятком тих випадків, коли дерево пройшло сушіння в камері.
• Встановіть пароізоляцію для чорнових підлог при відносній вологості менше 95%, якщо відносна вологість більше 95%, слід встановити гідроізолюючу плівку.
• Забезпечте повне прилягання нагрівальних елементів до елементів підлоги, які розташовані над ними (повітряні зазори не допускаються).
• Встановіть систему опалення по всій поверхні підлоги. Температура поверхні повинна бути 15°C.
• Завжди встановлюйте датчик для підлоги, щоб обмежити температуру підлоги.
